產品概述

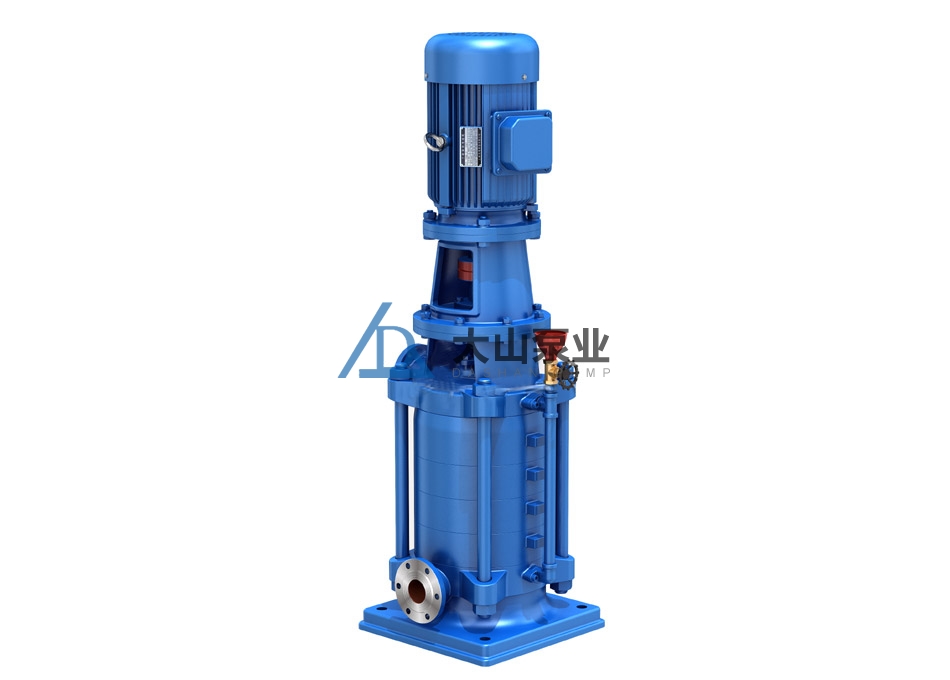

LG系立式、單吸、多級分段式便拆式離心泵，產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。
產品特點
采用管道式結構安裝方便、結構緊湊、占地面積小、高效節能、噪音低。溫度80℃以下，流量：5-150m3/h 揚程：20-120m轉速2900r/min
產品用途
適用于高層建筑生活用水、高層建筑消防用水、廠礦、企業用水、排水、低壓鍋爐循環用水。介質溫度在0℃~80℃輸送清潔水或物理性質類似于水的液體。
(m) |
效率
(%) |
電機功率
（KW) |
(r/min) |
(m) |
||||
|
25LG3-10
(LG-B) |
2
|
3.0 | 0.83 | 20 | 42 | 0.75 | 2900 | 2 |
|
3
|
3.0 | 0.83 | 30 | 42 | 1.1 | 2900 | 2 | |
|
4
|
3.0 | 0.83 | 40 | 42 | 1.5 | 2900 | 2 | |
|
5
|
3.0 | 0.83 | 50 | 42 | 1.5 | 2900 | 2 | |
|
6
|
3.0 | 0.83 | 60 | 42 | 2.2 | 2900 | 2 | |
|
7
|
3.0 | 0.83 | 70 | 42 | 2.2 | 2900 | 2 | |
|
8
|
3.0 | 0.83 | 80 | 42 | 2.2 | 2900 | 2 | |
|
9
|
3.0 | 0.83 | 90 | 42 | 2.2 | 2900 | 2 | |
|
10
|
3.0 | 0.83 | 100 | 42 | 3.0 | 2900 | 2 | |
|
11
|
3.0 | 0.83 | 110 | 42 | 3.0 | 2900 | 2 | |
|
12
|
3.0 | 0.83 | 120 | 42 | 4.0 | 2900 | 2 | |
|
13
|
3.0 | 0.83 | 130 | 42 | 4.0 | 2900 | 2 | |
|
14
|
3.0 | 0.83 | 140 | 42 | 4.0 | 2900 | 2 | |
|
15
|
3.0 | 0.83 | 150 | 42 | 4.0 | 2900 | 2 | |
|
32LG6.5-15
(LG-B) |
2
|
6.5 | 1.81 | 30 | 53 | 1.5 | 2900 | 2.4 |
|
3
|
6.5 | 1.81 | 45 | 53 | 2.2 | 2900 | 2.4 | |
|
4
|
6.5 | 1.81 | 60 | 53 | 3.0 | 2900 | 2.4 | |
|
5
|
6.5 | 1.81 | 75 | 53 | 4.0 | 2900 | 2.4 | |
|
6
|
6.5 | 1.81 | 90 | 53 | 4.0 | 2900 | 2.4 | |
|
7
|
6.5 | 1.81 | 105 | 53 | 5.5 | 2900 | 2.4 | |
|
8
|
6.5 | 1.81 | 120 | 53 | 5.5 | 2900 | 2.4 | |
|
9
|
6.5 | 1.81 | 135 | 53 | 5.5 | 2900 | 2.4 | |
|
10
|
6.5 | 1.81 | 150 | 53 | 7.5 | 2900 | 2.4 | |
|
40LG6-15
(LG-B) |
2
|
6 | 1.67 | 30 | 53 | 1.5 | 2900 | 2.4 |
|
3
|
6 | 1.67 | 45 | 53 | 2.2 | 2900 | 2.4 | |
|
4
|
6 | 1.67 | 60 | 53 | 2.2 | 2900 | 2.4 | |
|
5
|
6 | 1.67 | 75 | 53 | 3 | 2900 | 2.4 | |
|
6
|
6 | 1.67 | 90 | 53 | 3 | 2900 | 2.4 | |
|
7
|
6 | 1.67 | 105 | 53 | 4 | 2900 | 2.4 | |
|
8
|
6 | 1.67 | 120 | 53 | 4 | 2900 | 2.4 | |
|
9
|
6 | 1.67 | 135 | 53 | 5.5 | 2900 | 2.4 | |
|
10
|
6 | 1.67 | 150 | 53 | 5.5 | 2900 | 2.4 | |
|
11
|
6 | 1.67 | 160 | 53 | 7.5 | 2900 | 2.4 | |
|
12
|
6 | 1.67 | 180 | 53 | 7.5 | 2900 | 2.4 | |
|
40LG12-15
(LG-B) |
2
|
12 | 3.33 | 30 | 60 | 2.2 | 2900 | 2.9 |
|
3
|
12 | 3.33 | 45 | 60 | 3.0 | 2900 | 2.9 | |
|
4
|
12 | 3.33 | 60 | 60 | 4.0 | 2900 | 2.9 | |
|
5
|
12 | 3.33 | 75 | 60 | 5.5 | 2900 | 2.9 | |
|
6
|
12 | 3.33 | 90 | 60 | 5.5 | 2900 | 2.9 | |
|
7
|
12 | 3.33 | 105 | 60 | 7.5 | 2900 | 2.9 | |
|
8
|
12 | 3.33 | 120 | 60 | 7.5 | 2900 | 2.9 | |
|
9
|
12 | 3.33 | 135 | 60 | 11.0 | 2900 | 2.9 | |
|
10
|
12 | 3.33 | 150 | 60 | 11.0 | 2900 | 2.9 | |
|
50LG18-20
(LG-B) |
2
|
18 | 5 | 40 | 69 | 4 | 2950 | 3.15 |
|
3
|
18 | 5 | 60 | 69 | 5.5 | 2950 | 3.15 | |
|
4
|
18 | 5 | 80 | 69 | 7.5 | 2950 | 3.15 | |
|
5
|
18 | 5 | 100 | 69 | 11 | 2950 | 3.15 | |
|
6
|
18 | 5 | 120 | 69 | 11 | 2950 | 3.15 | |
|
7
|
18 | 5 | 140 | 69 | 15 | 2950 | 3.15 | |
|
8
|
18 | 5 | 160 | 69 | 15 | 2950 | 3.15 | |
|
50LG24-20
(LG-B) |
2
|
24 | 6.67 | 40 | 69 | 5.5 | 2950 | 3.15 |
|
3
|
24 | 6.67 | 60 | 69 | 7.5 | 2950 | 3.15 | |
|
4
|
24 | 6.67 | 80 | 69 | 11.0 | 2950 | 3.15 | |
|
5
|
24 | 6.67 | 100 | 69 | 11.0 | 2950 | 3.15 | |
|
6
|
24 | 6.67 | 120 | 69 | 15.0 | 2950 | 3.15 | |
|
7
|
24 | 6.67 | 140 | 69 | 15.0 | 2950 | 3.15 | |
|
8
|
24 | 6.67 | 160 | 69 | 18.5 | 2950 | 3.15 | |
|
65LG25-20
(LG-B) |
2
|
25 | 6.95 | 40 | 69 | 5.5 | 2950 | 3.4 |
|
3
|
25 | 6.95 | 60 | 69 | 7.5 | 2950 | 3.4 | |
|
4
|
25 | 6.95 | 80 | 69 | 11 | 2950 | 3.4 | |
|
5
|
25 | 6.95 | 100 | 69 | 15 | 2950 | 3.4 | |
|
6
|
25 | 6.95 | 120 | 69 | 15 | 2950 | 3.4 | |
|
7
|
25 | 6.95 | 140 | 69 | 18.5 | 2950 | 3.4 | |
|
8
|
25 | 6.95 | 160 | 69 | 18.5 | 2950 | 3.4 | |
|
65LG36-20
(LG-B) |
2
|
36 | 10.0 | 40 | 72.5 | 7.5 | 2950 | 3.4 |
|
3
|
36 | 10.0 | 60 | 72.5 | 11.0 | 2950 | 3.4 | |
|
4
|
36 | 10.0 | 80 | 72.5 | 15 | 2950 | 3.4 | |
|
5
|
36 | 10.0 | 100 | 72.5 | 18.5 | 2950 | 3.4 | |
|
6
|
36 | 10.0 | 120 | 72.5 | 22 | 2950 | 3.4 | |
|
7
|
36 | 10.0 | 140 | 72.5 | 22 | 2950 | 3.4 | |
|
8
|
36 | 10.0 | 160 | 72.5 | 30 | 2950 | 3.4 | |
|
80LG40-20
(LG-B) |
2
|
40 | 11.1 | 40 | 73 | 7.5 | 2950 | 3.4 |
|
3
|
40 | 11.1 | 60 | 73 | 11 | 2950 | 3.4 | |
|
4
|
40 | 11.1 | 80 | 73 | 15 | 2950 | 3.4 | |
|
5
|
40 | 11.1 | 100 | 73 | 18.5 | 2950 | 3.4 | |
|
6
|
40 | 11.1 | 120 | 73 | 22 | 2950 | 3.4 | |
|
7
|
40 | 11.1 | 140 | 73 | 30 | 2950 | 3.4 | |
|
8
|
40 | 11.1 | 160 | 73 | 30 | 2950 | 3.4 | |
|
80LG50-20
(LG-B) |
2
|
50 | 13.9 | 40 | 75 | 11.0 | 2950 | 3.8 |
|
3
|
50 | 13.9 | 60 | 75 | 15.0 | 2950 | 3.8 | |
|
4
|
50 | 13.9 | 80 | 75 | 18.5 | 2950 | 3.8 | |
|
5
|
50 | 13.9 | 100 | 75 | 22 | 2950 | 3.8 | |
|
6
|
50 | 13.9 | 120 | 75 | 30 | 2950 | 3.8 | |
|
7
|
50 | 13.9 | 140 | 75 | 30 | 2950 | 3.8 | |
|
8
|
50 | 13.9 | 160 | 75 | 37 | 2950 | 3.8 | |
|
80LG72-20
(LG-B) |
2
|
72 | 20 | 40 | 73.3 | 15 | 2950 | 3.5 |
|
3
|
72 | 20 | 60 | 73.3 | 18.5 | 2950 | 3.5 | |
|
4
|
72 | 20 | 80 | 73.3 | 30 | 2950 | 3.5 | |
|
5
|
72 | 20 | 100 | 73.3 | 30 | 2950 | 3.5 | |
|
6
|
72 | 20 | 120 | 73.3 | 37 | 2950 | 3.5 | |
|
7
|
72 | 20 | 140 | 73.3 | 45 | 2950 | 3.5 | |
|
8
|
72 | 20 | 160 | 73.3 | 55 | 2950 | 3.5 | |
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 溫度，℃ | ||||||||
| 介質 | 濃度% | 25 | 200 | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
