產品概述

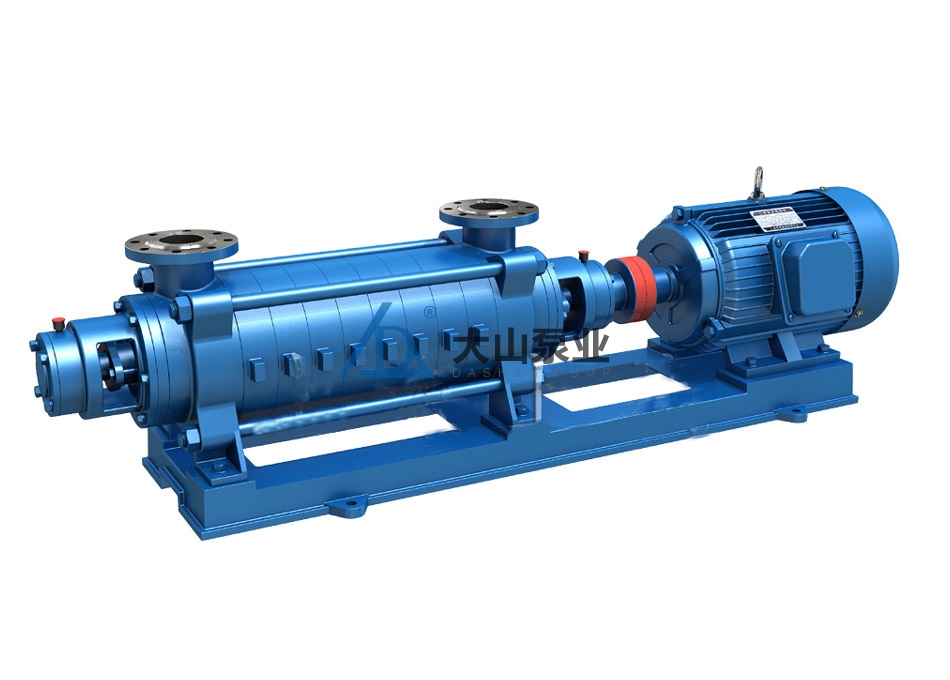

G型鍋爐給水泵，供輸送清水及物理化學性質類似于水的液體之用。
本型水泵揚程在46至576米時，流量為6至55米/小時，液體的最高溫度低于110適合于鍋糧給水，軾廠及城市給水之用。水泵配用Y型電動機。
目前所制造的G型泵有：11/2G-5，21/2G6及4G8等共4種。
結構說明
G型水泵為多級分段式，其吸入口位于進水段上，吐出口在出水段上均垂直向上，其揚程機根據使用而增減水泵級數。水泵裝配良好瑟否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之寧肯對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水段上均直向上，其揚程可根據使用而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之相對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修裝配時務必注意，若有偏差必須調整。
| 泵型號 Pump Size |
流量Capacity Q | 揚程 Head(m) H(米) |
轉速 Speed 轉/分 (rpm) |
效率 Eff.η (%) |
必需汽蝕 余量 米 NPSH(m) |
功率Power千瓦 | ||
| 立方米/小時(m3/hr) | 升/秒(1/s) | 軸功率 Shaft Power |
電機功率 Moter Power |
|||||
| G6-25×3 | 6.3 | 1.75 | 75 | 2950 | 45 | 2.0 | 2.86 | 5.5 |
| G6-25×4 | 100 | 3.81 | 7.5 | |||||
| G6-25×5 | 125 | 4.77 | 7.5 | |||||
| G6-25×6 | 150 | 5.72 | 11 | |||||
| G6-25×7 | 175 | 6.67 | 11 | |||||
| G6-25×8 | 200 | 7.63 | 15 | |||||
| G6-25×9 | 225 | 8.58 | 15 | |||||
| G6-25×10 | 250 | 8.53 | 18.5 | |||||
| G6-25×11 | 275 | 10.5 | 18.5 | |||||
| G6-25×12 | 300 | 11.44 | 18.5 | |||||
| G12-25×3 | 12.5 | 3.47 | 75 | 2950 | 54 | 2.0 | 4.73 | 7.5 |
| G12-25×4 | 100 | 6.30 | 11 | |||||
| G12-25×5 | 125 | 7.88 | 11 | |||||
| G12-25×6 | 150 | 9.46 | 15 | |||||
| 泵型號 Pump Size |
流量Capacity Q | 揚程 Head(m) H(米) |
轉速 Speed 轉/分 (rpm) |
效率 Eff.η (%) |
必需汽蝕 余量 米 NPSH(m) |
功率Power千瓦 | ||
| 立方米/小時(m3/hr) | 升/秒(1/s) | 軸功率 Shaft Power |
電機功率 Moter Power |
|||||
| G12-25×7 | 12.5 | 3.47 | 175 | 2950 | 54 | 2.0 | 11.04 | 15 |
| G12-25×8 | 200 | 12.61 | 18.5 | |||||
| G12-25×9 | 225 | 14.18 | 18.5 | |||||
| G12-25×10 | 250 | 15.76 | 22 | |||||
| G12-25×11 | 275 | 17.34 | 22 | |||||
| G12-25×12 | 300 | 18.9 | 30 | |||||
| G12-30×3 | 25 | 6.94 | 90 | 2950 | 62 | 2.2 | 9.88 | 15 |
| G12-30×4 | 120 | 13.1 | 18.5 | |||||
| G12-30×5 | 150 | 16.47 | 22 | |||||
| G12-30×6 | 180 | 19.77 | 30 | |||||
| G12-30×7 | 210 | 23.1 | 30 | |||||
| G12-30×8 | 240 | 26.4 | 37 | |||||
| G12-30×9 | 270 | 29.65 | 37 | |||||
| G12-30×10 | 300 | 32.9 | 45 | |||||
| G46-30×3 | 43 | 11.9 | 90 | 2950 | 70 | 3.0 | 16.11 | 22 |
| G46-30×4 | 120 | 21.48 | 30 | |||||
| G46-30×5 | 150 | 26.85 | 37 | |||||
| G46-30×6 | 180 | 32.21 | 37 | |||||
| G46-30×7 | 210 | 37.58 | 45 | |||||
| G46-30×8 | 240 | 42.95 | 55 | |||||
| G46-30×9 | 270 | 48.32 | 55 | |||||
| G46-30×10 | 300 | 53.69 | 75 | |||||
| G46-50×3 | 46 | 12.8 | 150 | 2950 | 63 | 2.8 | 29.83 | 37 |
| G46-50×4 | 200 | 39.77 | 45 | |||||
| G46-50×5 | 250 | 49.71 | 55 | |||||
| G46-50×6 | 300 | 59.65 | 75 | |||||
| G46-50×7 | 350 | 69.6 | 75 | |||||
| G46-50×8 | 400 | 79.54 | 90 | |||||
| G46-50×9 | 450 | 89.48 | 110 | |||||
| G46-50×10 | 500 | 99.42 | 110 | |||||
| G46-50×11 | 550 | 109.36 | 132 | |||||
| G46-50×12 | 600 | 119.3 | 132 | |||||
| G85-45×2 | 85 | 23.6 | 90 | 2950 | 72 | 4.2 | 28.94 | 37 |
| G85-45×3 | 135 | 43.4 | 55 | |||||
| G85-45×4 | 180 | 57.87 | 75 | |||||
| G85-45×5 | 225 | 72.34 | 90 | |||||
| G85-45×6 | 270 | 86.81 | 110 | |||||
| G85-45×7 | 315 | 101.3 | 132 | |||||
| G85-45×8 | 360 | 115.7 | 132 | |||||
| G85-45×9 | 405 | 130.2 | 160 | |||||
| G155-30×2 | 155 | 43 | 60 | 1480 | 75 | 3.9 | 33.77 | 55 |
| G155-30×3 | 90 | 50.65 | 75 | |||||
| G155-30×4 | 120 | 67.54 | 90 | |||||
| G155-30×5 | 150 | 84.42 | 110 | |||||
| G155-30×6 | 180 | 101.3 | 132 | |||||
| G155-30×7 | 210 | 118.2 | 160 | |||||
| G155-30×8 | 240 | 135.1 | 180 | |||||
| G155-30×9 | 270 | 152 | 180 | |||||
| G155-30×10 | 300 | 168.8 | 225 | |||||
| 泵型號 Pump Size |
流量Capacity Q | 揚程 Head(m) H(米) |
轉速 Speed 轉/分 (rpm) |
效率 Eff.η (%) |
必需汽蝕 余量 米 NPSH(m) |
功率Power千瓦 | ||
| 立方米/小時(m3/hr) | 升/秒(1/s) | 軸功率 Shaft Power |
電機功率 Moter Power |
|||||
| G155-67×3 | 155 | 43 | 201 | 2950 | 74 | 5.0 | 114.7 | 132 |
| G155-67×4 | 268 | 152.9 | 185 | |||||
| G155-67×5 | 335 | 191.1 | 220 | |||||
| G155-67×6 | 402 | 229.3 | 275 | |||||
| G155-67×7 | 469 | 267.5 | 350 | |||||
| G155-67×8 | 536 | 305.7 | 350 | |||||
| G155-67×9 | 608 | 344 | 440 | |||||
| G280-43×2 | 280 | 77.8 | 86 | 1480 | 77 | 4.7 | 85.17 | 110 |
| G280-43×3 | 129 | 127.7 | 150 | |||||
| G280-43×4 | 172 | 170.3 | 230 | |||||
| G280-43×5 | 215 | 212.9 | 300 | |||||
| G280-43×6 | 258 | 255.5 | 300 | |||||
| G280-43×7 | 301 | 298.1 | 350 | |||||
| G280-43×8 | 344 | 304.7 | 410 | |||||
| G280-43×9 | 387 | 383.2 | 430 | |||||
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 溫度，℃ | ||||||||
| 介質 | 濃度% | 25 | 200 | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
